電力ネットワーク向けに信頼性が高く、インテリジェントでコスト効率の高いケーブル配線ソリューションをお探しですか? Jinhand Electric Co., Ltd.へようこそ。同社は、高性能製品の設計と製造において10年以上の専門知識を備えた中国の大手メーカー、サプライヤー、工場です。ケーブル分岐ボックスインテリジェント交換局。最新の中圧配電システムの重要なノードとして、当社のブランチ ボックスは、グリッドの信頼性を高め、メンテナンスを簡素化し、世界中の公益事業、工業団地、都市開発、および再生可能エネルギー プロジェクトのスマート グリッド機能を可能にするように設計されています。 Jinhand を使用すると、コンセプトから試運転までのイノベーション、品質、包括的なサポートに専念するパートナーを獲得できます。
ケーブル分岐ボックスは、ケーブル分配キャビネット、ケーブル ジャンクション ボックス、またはリング メイン ユニット (RMU) エンクロージャとも呼ばれ、中電圧 (通常 6 ～ 24 kV) の地下ケーブル ネットワークにおける戦略的な接続および制御ポイントとして機能します。その中核となる機能は次のとおりです。
主電源ケーブルの給電を複数の発信フィーダに分割して、さまざまなエリアまたは負荷に電力を供給します。
システム全体に影響を与えることなく、安全なメンテナンス、障害箇所の特定、修復を行うために、ネットワークのセクションを分離するためのポイントを提供します。
電力の流れを制御し、故障電流を遮断するためのスイッチング デバイス (負荷スイッチ、回路ブレーカー)、ヒューズ、および保護リレーを収容します。
データ収集、エネルギー計測、および状態監視のために、変流器 (CT)、変圧器 (VT)、およびインテリジェント電子デバイス (IED) を統合します。
Jinhand は、Branch Box を単なる金属エンクロージャとしてではなく、配信ネットワーク用のカスタマイズ可能なインテリジェント ノードとしてアプローチしているため、お客様の理想的なパートナーです。中国の直接製造業者兼工場として、当社は精密板金製造や高品質部品の調達から高度な組み立てや厳格なテストに至るまで、生産プロセス全体を管理しています。この垂直統合により、当社は、優れた製品、競争力のある価格設定、およびシンプルでコンパクトなボックスが必要な場合でも、フル機能のボックスが必要な場合でも、お客様の正確な仕様に合わせてソリューションをカスタマイズできる柔軟性を提供できるようになります。屋外インテリジェント交換局.
Jinhand の包括的なケーブル ブランチ ボックス ポートフォリオは、多様なアプリケーション シナリオに対応できるように設計されています。カテゴリを理解することは、情報に基づいた選択を行うための第一歩です。

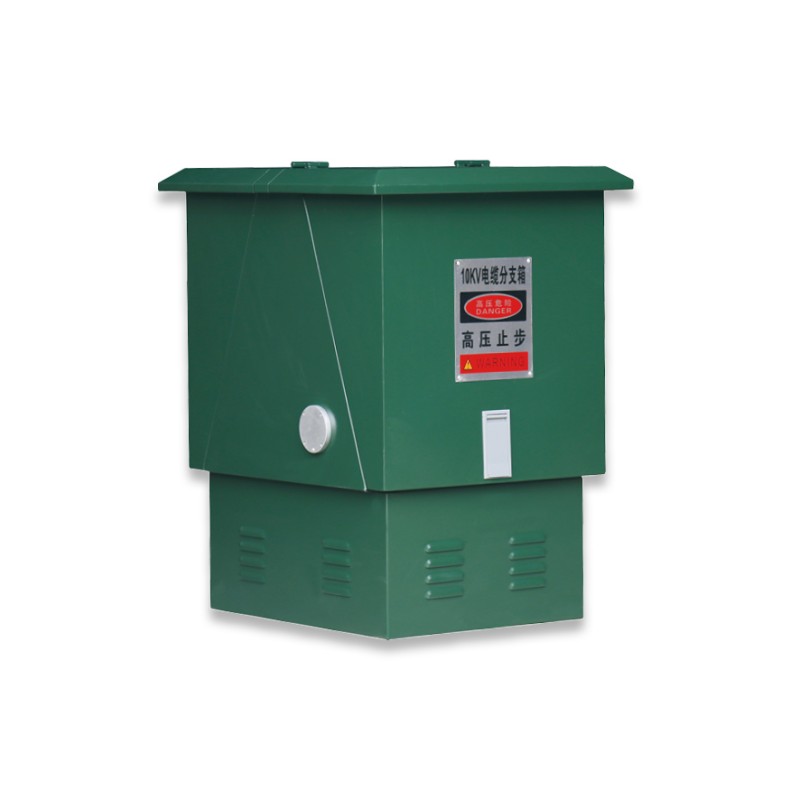

これらは、基本的なケーブルのタップ、スプライス、および接続のための基本的で信頼性の高いユニットです。安全性、耐久性、アクセスのしやすさに重点を置いています。
ａ．高度な絶縁: 安全性とコンパクト性を確保するために、空気絶縁、固体絶縁シュラウド、またはカプセル化バスバーを使用する場合があります。
b.人間工学に基づいたアクセス: 広い開口角度を備えた双方向またはマルチドアの設計により、ケーブルの終端や検査に遮るもののないアクセスが可能になります。
c.モジュラー接続システム: 定格 200A または 630A の標準化されたボルト式コネクタ システム (T コネクタ、エルボ コネクタなど) を利用し、信頼性と再現性の高い接続を保証します。
d.明確な位相とラベル: 内部レイアウトは明確な位相分離 (A、B、C) 向けに設計されており、エラーのない操作を可能にする永続的で読みやすいラベルが含まれています。
理想的なアプリケーション シナリオ
都市部の住宅地にあるケーブルの分岐点。
主要変電所から工業団地内の複数の工場建物への給電線。
風力発電所または太陽光発電所の収集システムの接続ポイント。
堅牢でメンテナンスが容易でスペース効率の高い接続ノードを必要とするあらゆるアプリケーション。
(1) コアコンセプト

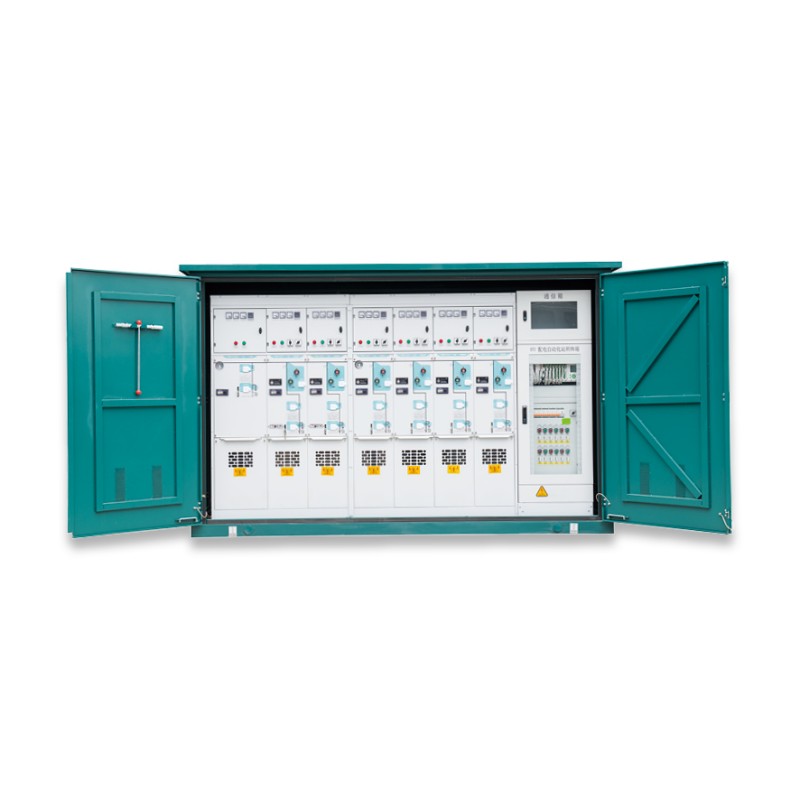

これらは、一次開閉装置、保護、制御、通信を単一の耐候性プレハブ筐体に統合する高度なターンキー ソリューションです。これらは、従来のブランチ ボックスがスマート グリッド資産に進化したことを表しています。
(2) 充実した機能
ａ．完全に統合された一次システム: ロード スイッチ、SF6 または真空サーキット ブレーカー、ヒューズ スイッチの組み合わせ、変圧器、バスバーをコンパクトに配置できます。
b.包括的なセカンダリ システム: 保護リレー、PLC、通信プロセッサ (FTU/DTU)、計測デバイス、および SCADA インターフェイスを含む、工場で設置された有線制御キャビネット。
c.土木工事不要の設計: プレハブコンクリートベースまたはコンパクトなスチールスキッドにより、迅速な設置が可能になり、現場での建設時間とコストが大幅に削減されます。
d.スマートグリッド対応: IEC 61850 準拠の IED を装備し、リモート制御、障害検出、分離、サービス復元 (FDIR)、負荷監視、およびデータロギングをサポートします。
理想的なアプリケーション シナリオ:
都市部の二次配電ネットワークにおけるリング主装置 (RMU)。
複合商業施設、病院、データセンター向けのコンパクトな変電所。
建設現場、イベント、鉱山作業用の一時的または恒久的な電源。
リモート監視と制御を必要とするグリッド自動化プロジェクト。
(1) コアコンセプト
SF6 または環境に優しいガスを絶縁および消弧媒体として利用するこれらのユニットは、究極のコンパクトさ、信頼性、耐環境性を提供します。すべての充電部は、加圧されたステンレス鋼タンク内に密閉されています。
(2) 主な利点
設置面積が非常に小さく、プライマリ システムは完全にメンテナンス不要で、洪水が発生しやすい地域、沿岸地域、または重度に汚染された環境に最適です。
ジンハンドの捧げもの
提供されたファイルには明示的に詳しく記載されていませんが、ジンハンドは高電圧開閉装置の大手メーカーとして、インテリジェント ブランチ ボックスのプレミアム バージョンである GIS タイプのコンパクト RMU を供給する技術を持っています。
適切なブランチ ボックスを選択するには、多面的な決定が必要です。この包括的なガイドに従って、Jinhand の無料のエンジニアリング コンサルティングを活用してください。
(1) システム電圧:公称電圧 (例: 12kV、24kV) を確認します。 Jinhand の標準レンジは 12kV をカバーします。
(2) 通常および最大負荷電流:接続された負荷と多様性に基づいて計算します。当社の製品は、フィーダの電流 200A ～ 630A をサポートしています。
(3) 故障レベル分析:設置箇所で予想される短絡電流を決定します。これにより、必要な短時間耐電流 (Icw) と開閉容量が決まります。
(1) スイッチングと保護のニーズ
簡易接続専用?ベーシック絶縁分岐ボックス(DFWタイプ)をお選びください。
(2) 局所的な隔離が必要ですか?ロードブレークスイッチ付きボックスを指定してください。
(3) 障害中断と保護が必要ですか?サーキット ブレーカーまたはヒューズ スイッチの組み合わせ (XGW タイプ) を備えたインテリジェント ステーションを選択してください。
(1) スペースの制約: 利用可能な設置面積を正確に測定します。
(2) 周囲温度: 標準範囲は -25°C ～ +40°C です。より広い範囲が利用可能です。
(3) 高度: ≤2000m 用の標準設計。高高度ではディレーティングまたは特別な設計が必要です。
(1) モニタリング: 電圧、電流、電力、温度を遠隔から読み取る必要がありますか?
(2) 制御: リモート開閉コマンドが必要ですか?
(3) 自動化: 障害の切り分けと修復のためにフィーダの自動化 (FA) が必要ですか?
(4) 通信: 必要なプロトコルを指定します: IEC 61850、DNP3.0、Modbus RTU/TCP、IEC 60870-5-101/104。
品質は数値化されます。当社製品の性能と信頼性を定義する詳細な仕様は次のとおりです。
| パラメータのカテゴリ | 詳細 | DFW-12 ブランチボックス | XGW-12 インテリジェントステーション | ユニット | 備考/規格 |
| 一般的な | 定格電圧 | 12 | 12 | kV |
|
| 定格周波数 | 50 | 50 | Hz |
|
|
| 定格通常電流 | 630 | 630(LS)、200(CBコンビ) | A | フィーダごと | |
| 短絡性能 | 短時間耐電流(Icw) | 20(3秒)-サーマル | 20(3秒) | KAさん |
|
| ピーク耐電流 (Ipk) | 50 | 50/63 | kA |
|
|
| 定格短絡遮断電流 | 該当なし | 20(CB用) | kA | サーキットブレーカーユニット用 | |
| 断熱レベル | 電源周波数耐量(1分) | 42 | 42(Ph-G)48(ブレイク) | kV | ドライ、RMS |
| 雷衝撃耐性 | 105 | 75(Ph-G)、85(ブレイク) | kV | 1.2/50μs波、ピーク | |
| 外部沿面距離 | 20以上 | 20以上 | mm/kV | 汚染に対して | |
| 機械的および操作的 | 機械的寿命（動作） | ボックス自体には該当なし | ≥2000(スイッチの場合) | 回 |
|
| 作動機構 | マニュアル | 手動/電動(オプション) |
|
|
|
| 連動 | 機械式 | 機械的および電気的 |
|
「５つの予防」 | |
| エンクロージャと環境 | 保護等級(IPコード) | IP33 | IP4X |
|
IEC 60529 |
| 材料 | 亜鉛メッキ鋼板/ステンレス鋼 | ステンレス鋼/コーティング鋼 |
|
|
|
| 動作温度 | -25℃～+40℃ | -30℃～+40℃ | ℃ |
|
|
| スマートな機能 | 通信プロトコル | 該当なし | IEC 61850、DNP3.0、Modbus |
|
XGW ではオプション |
| 統合デバイス | 該当なし | FTU/RTU、保護リレー、メータリング |
|
|
(1) 型式試験への準拠: 当社の製品は、GB/T 11022、GB 3906 (金属密閉用)、および参照された IEC 62271 シリーズ規格を満たすように設計されています。
(2) Sealed for Life (GIS オプション): ガス絶縁モジュールの場合、年間リーク率は 0.5% 未満であることが保証され、サービス間隔は 30 年を超えます。
(3) 耐食性: 屋外エンクロージャは、過酷な環境での寿命を保証するために、1000 時間以上の塩水噴霧試験 (ASTM B117) を受けています。
私たちは単なる製品ベンダーではなく、ソリューション パートナーです。当社のサービスには以下が含まれます:
自由負荷流と短絡の調査、単線図 (SLD) のレビュー、および完全な部品表 (BOM) の準備。
当社は、土木設計と電気設計の統合のために当社の機器の 3D モデルを提供できます。
あなたまたはあなたの代理人が当社の中国工場を訪問して、日常的なテスト（電源周波数耐性、機械的動作、保護リレーの機能テスト）を立ち会い、品質管理プロセスをレビューすることができます。
ご注文ごとに付属：全体配置図、配線図、取扱説明書、主要部品の試験証明書、材料証明書。
当社は、経験豊富なエンジニアをお客様のサイトに派遣して、設置の監督、ケーブル終端の指導、二次配線のチェック、機能の試運転を行います。
運用および保守スタッフ向けにカスタマイズされたトレーニング セッションで、機器の概要、正常/異常動作、日常保守、基本的なトラブルシューティングをカバーします。
当社は共通のスペアパーツの戦略的在庫を維持し、長期サポートのための透明な供給チャネルを提供します。
空気絶縁 (AIS): 充電部はエアギャップと固体絶縁体 (エポキシなど) によって分離されています。クリアランスのためにより多くの内部スペースが必要ですが、一般に検査が容易で、初期コストが低くなります。ガス絶縁 (GIS): 充電部は、優れた絶縁性と消弧性を備えた SF6 または同様のガスで満たされた密閉タンク内に密閉されています。非常にコンパクトで、一次システムのメンテナンスが不要で、環境汚染の影響を受けません。どちらを選択するかは、スペース、環境、ライフサイクル コストの好みによって異なります。
当社ではいくつかの対策を講じています。 1) 精密機械加工: コネクタ パッドとバスバーは平坦になるよう正確に機械加工されています。 2) 指定トルク: すべてのボルト接続について詳細なトルク仕様を提供します。 3) コンタクトペースト: 抵抗を低減し、酸化を防ぐために、高品質の電気コンタクトペーストを推奨し、提供できます。 4) サーマル イメージング チェック: FAT 中に、負荷をかけた状態でサーマル イメージング スキャンを実行し、接続全体の均一な温度上昇を確認できます。
