パッケージ型変電所は、コンパクト変電所またはプレハブ変電所とも呼ばれ、以下の機能を備えた完全に統合された配電ユニットです。高圧開閉装置, 電源トランス、低圧配電パネル、および補助機器が、工場で組み立てられた単一の筐体内に収められています。中国の大手メーカー兼サプライヤーであるジンハンドは、迅速な導入、優れた安全性、最適なスペース効率を実現する堅牢なパッケージ変電所ソリューションを設計しており、世界中の都市送電網、工業団地、住宅コミュニティ、再生可能エネルギープラント、港湾、鉱山現場、仮設建設プロジェクトに最適です。
パッケージ型変電所は、配電における重要なノードとして機能し、入電する高電圧電力 (例: 11kV または 33kV) を最終消費者向けに使用可能な低電圧電力 (400/230V) に変換します。統合された設計により、大規模な現場での組み立てが不要になり、設置時間とコストを大幅に削減するプラグアンドプレイ ソリューションが保証されます。しかし、特定のニーズに合わせて適切なパッケージ変電所を選択するにはどうすればよいでしょうか?
最適なパッケージ変電所を選択するには、いくつかの重要な要素を慎重に評価する必要があります。負荷プロファイルと必要な変圧器容量はどれくらいですか? (Jinhand は 50 kVA ～ 2500 kVA を提供します)。電圧レベルと系統接続要件は何ですか? (リングメインまたはラジアル送り)。環境条件は何ですか? (屋内、屋外、沿岸、砂漠、または寒冷地)。スペースに制約があり、コンパクトな設計やコンテナ化された設計が必要ですか?どのレベルの自動化とスマートな監視が必要ですか? (SCADA、IoT統合)。 Jinhand は、これらの質問を解決するための包括的な技術コンサルティングを提供します。
ジンハンドのパッケージ型変電所は、国際基準を満たし、それを超えるように設計されています。以下は主要な技術パラメータです。
| パラメータ | 高圧部 | 変圧器セクション | 低圧部 |
| 定格電圧 | 6.6kV、11kV、33kV | 11/0.4kV、33/0.4kV | 400/230V |
| 定格容量 | — | 50～2500kVA | — |
| 短時間耐電流 | 25kA（3秒間） | — | 50kA 1秒 |
| 雷衝撃耐性 | 95kVピーク | 75 kV ピーク | — |
| エンクロージャ保護(IP) | IP43、IP54、IP65（オプション） | IP23(変圧器) | IP31、IP54(パネル) |
| 動作温度 | -35℃～+55℃ | -35℃～+55℃ | -10℃～+55℃ |
| 騒音レベル | — | ≤55dB@1m | — |
| 規格への準拠 | IEC 62271、GB17467、ANSI | IEC 60076 | IEC 61439 |
1.完全な工場統合とテスト: すべてのユニットは出荷前に完全に組み立て、配線され、厳密にテスト (HV/LV 機能テスト、変圧器テスト、保護校正) され、100% の信頼性を保証し、現場での試運転を 80% 以上削減します。
2.堅牢でカスタマイズ可能な設計: オプションには、危険区域用の防爆バージョン、耐震設計 (最大 0.5g)、洪水地帯用の高架ベース、住宅地用の防音モデルが含まれます。
3.スマートグリッド対応：オプションのインテリジェント監視システムにより、リモートアクセスと診断により、負荷、温度、障害に関するリアルタイムデータが可能になります。
4.グローバル認証: 製品は IEC、GB、CE に準拠しており、ANSI、GOST-R などの現地規格、または公共事業固有の要件に適合させることができます。
Jinhand は、さまざまな用途に適した多用途の製品を提供しています。

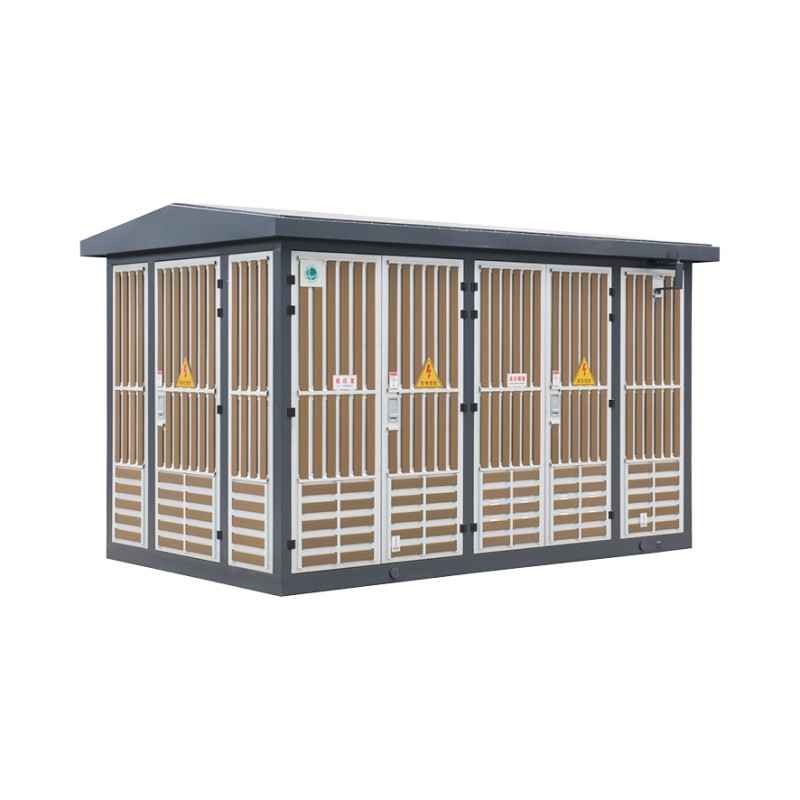

1.標準的なコンパクトパッケージ変電所：都市配電、商業ビル、軽工業向け。変圧器: 50 ～ 1000 kVA。

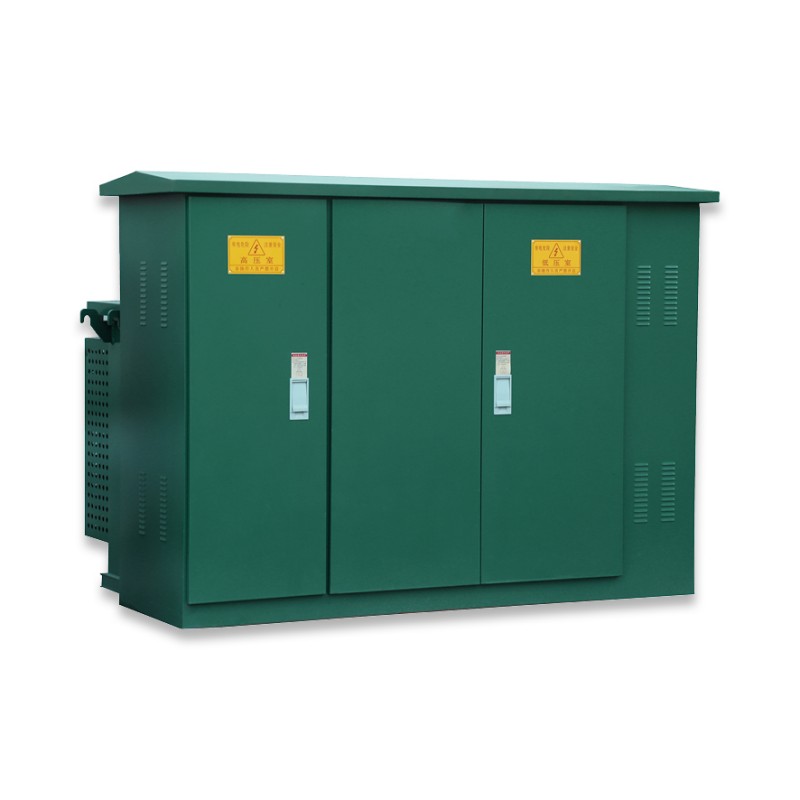

2.アメリカンスタイルパッケージ変電所（ZGSシリーズ）：公園、キャンパス、住宅地に最適な美的で超コンパクトなデザイン。低騒音 (<50 dB) と盗難防止ロックを備えています。
3.コンテナ化およびモバイルパッケージ化された変電所: 採掘、イベント、非常用電力用の 20 フィート/40 フィート ISO コンテナに迅速に導入可能なソリューション。統合された燃料タンクと冷却システムが含まれています。
4.高電圧パッケージ変電所 (最大 33 kV): 重工業、風力発電所、および大規模インフラ向けで、最大 2500 kVA の容量があります。
パッケージ型変電所は、都市配電、工業団地、集合住宅、ショッピングモール、病院、データセンター、空港、港湾、鉱山作業、再生可能エネルギープラント（太陽光/風力）、仮設建設現場に最適です。
工場で組立てられるため、設置が簡単になります。通常、これには次の作業が含まれます: 1) 水平なコンクリート基礎の準備、2) 完成したユニットを現場に配送、3) 変電所の位置決め、4) 高電圧ケーブルと低電圧ケーブルの接続、5) 接地接続、6) 最終テストと試運転。従来の変電所と比較して、設置時間が 60 ～ 80% 短縮されます。
定期的なメンテナンスには、目視検査、換気システムの清掃、温度インジケータのチェック、保護装置のテスト、および変圧器の油レベルの監視 (油が入ったユニットの場合) が含まれます。モジュラー設計により、メンテナンスのためにすべてのコンポーネントに簡単にアクセスできます。
はい、Jinhand パッケージ変電所はさまざまな環境向けに設計されています。防塵および防水のための IP54/IP65 定格のエンクロージャ、沿岸地域での耐食性のための特殊コーティング、寒冷地向けの暖房システム、高温環境向けの強化された換気などです。
標準の安全機能には、耐火材料、非常照明、換気システム、温度監視、過電流保護、地絡保護、アークフラッシュ保護、安全なロックシステムが含まれます。追加の安全オプションをカスタマイズできます。
Jinhand は、標準の変圧器と比較してエネルギー損失を 20 ～ 30% 削減する高効率変圧器 (IE3/IE4 規格を満たす) を使用しています。オプションの力率補正システムとエネルギー監視機能により、効率がさらに向上します。
適切なメンテナンスを行った場合、Jinhand パッケージ変電所の主要コンポーネントの予想運用寿命は 25 ～ 30 年で、一部のコンポーネントはさらに長く持続します。
Jinhand は、電話、電子メール、リモート診断による年中無休のテクニカル サポートを提供します。当社は包括的なスペアパーツ在庫を維持しており、緊急の要件に応じて重要なコンポーネントを 48 ～ 72 時間以内に発送できます。保守契約やオンサイトサービスオプションもご用意しております。
絶対に。 Jinhand は、スペースの制約に合わせた特定の寸法、アーキテクチャ統合のための特別な配色、強化されたノイズ低減機能、特定の電圧要件、既存の SCADA システムとの統合など、完全なカスタマイズを提供します。
1. 空気密度が 1000m を超える場合は断熱レベルが低下します
2. 強化された耐紫外線性素材
3. 高度 3000 メートル以上の加圧コンパートメント
4. 海抜4500mまでの認証動作
1. 入力範囲±20%の電圧安定器
2. 50/60Hz互換性のための周波数変換器
3. 放電容量100kAのサージ保護デバイス
4. 単独運転の検出と自動再同期
中国の信頼できる工場およびサプライヤーとして、ジンハンドは卓越したエンジニアリングと厳格な品質管理を組み合わせて、信頼性、効率性、価値を保証するパッケージ型変電所ソリューションを提供しています。無料の相談、技術提案、カスタマイズされた見積もりについては、今すぐお問い合わせください。
