配電システムの中心となると、電源変圧器は不可欠です。これは、電圧を段階的に上げたり下げたりして、電力網、産業プラント、商業施設全体で電気エネルギーを効率的に伝送、分配、利用する重要なデバイスです。最適な電源トランスの選択は、システムの信頼性、運用コスト、長期的な安全性に直接影響します。中国の主要なメーカー、サプライヤー、工場として、ジンハンドは、10 年以上にわたり、高性能で信頼性の高い電源トランス ソリューションのエンジニアリングと製造に専念してきました。このガイドでは、Jinhand の実証済みの専門知識と優れた製品に裏付けられた情報に基づいた選択を支援するために、コアのタイプ、技術的な考慮事項、および主要な決定要因を詳しく説明します。
電源変圧器は、電磁誘導を通じて 2 つ以上の回路間で電気エネルギーを伝達する静電気デバイスです。その主な機能は、エネルギー損失を最小限に抑えて交流 (AC) 電圧レベルを変更することです。これにより、次のことが可能になります。
昇圧して長距離電力伝送を行い、線路損失を低減します。
電圧を産業、商業、家庭用のより安全で使用可能なレベルに降圧します。
安全性と保護のために、電気システムのさまざまな部分間にガルバニック絶縁を提供します。
入力電圧や負荷が変動しても安定した出力電圧を維持します。
間違った電源トランスを選択すると、過剰なエネルギー損失、頻繁な故障、安全上の問題、総所有コストの上昇につながる可能性があります。厳格な国際 (IEC) および国内 (GB) 規格に準拠するジンハンドのような確立された工場と提携することで、耐久性に優れた電力インフラストラクチャの基礎への投資が確実になります。
異なる環境や要件には異なるソリューションが必要であることを理解しているため、ジンハンドは包括的な電源変圧器テクノロジーを提供しています。それぞれが特有の運用上の課題に対処するための特定の利点を備えて設計されています。
屋外の変電所、産業プラント、公共施設、および火災安全規制が許可されており、初期コストが重要な考慮事項となる用途。
油入変圧器は絶縁媒体と冷却媒体として精製鉱油を使用します。オイルは優れた放熱性と絶縁耐力を提供します。 Jinhand の完全密閉設計は、この信頼性をさらに一歩進めます。

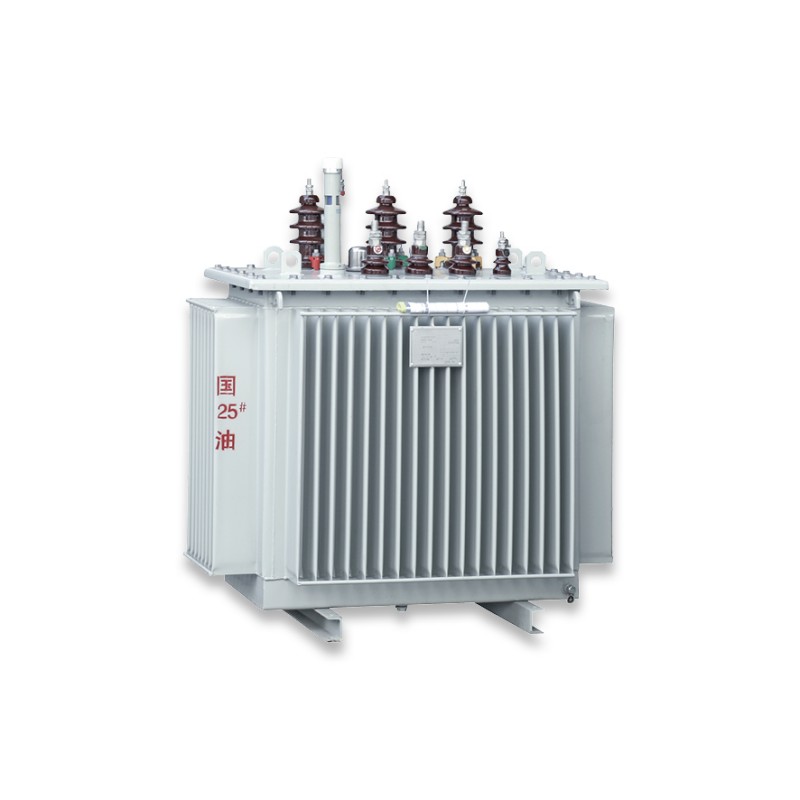

ジンハンド S22-MFユリ密閉油入変圧器は、最大 10kV までの 50Hz システム向けに設計されており、石油、冶金、粉塵の多い産業現場などの要求の厳しい環境に優れています。
| 定格容量(kVA) | 無負荷損失(W) | 負荷損失(W) | 無負荷電流(%) | 短絡インピーダンス(%) |
| 100 | 120 | 1140 | 1.0 | 4 |
| 315 | 270 | 2760 | 0.9 | 4 |
| 630 | 460 | 4460 | 0.6 | 4.5 |
| 1600 | 940 | 10440 | 0.5 | 4.5 |
完全密閉＆メンテナンスフリー：コルゲートタンクによりオイル量が自動補正され、コンサベータ（オイル膨張タンク）が不要です。この設計により、水分や酸素の侵入によるオイルの劣化が防止され、メンテナンスの必要性が大幅に軽減されます。オイルサンプル検査は通常、5 ～ 8 年ごとにのみ必要です。
優れた環境耐性: 最大 IP54 の保護等級を備えており、高い粉塵、湿気、腐食性雰囲気に耐えるように設計されているため、過酷な屋外および産業用の設置に適しています。
高効率: 高品位の低損失ケイ素鋼板と無負荷損失と負荷損失を最小限に抑える設計を使用し、生涯運用コストの削減に貢献します。
長寿命: 高品質の素材と信頼性の高い断熱システムを使用した堅牢な構造により、25 年を超える設計寿命が保証されます。
波形のアルミニウムまたはスチールのタンク壁により、優れた放熱性と機械的強度を実現します。
圧力リリーフバルブとガスリレー（ブッフホルツリレー）を備えた二重保護安全システム。
取り外し可能なタンクカバーにより、必要に応じて内部の検査や修理が容易になります。
屋内設備、高層ビル、病院、学校、データセンター、鉱山、海洋プラットフォーム、および防火および環境に関する厳しい要件があるあらゆる場所。
乾式変圧器は固体絶縁体 (通常はエポキシ樹脂) を使用し、周囲の空気によって冷却されます。絶縁油に伴う火災や環境のリスクを排除します。

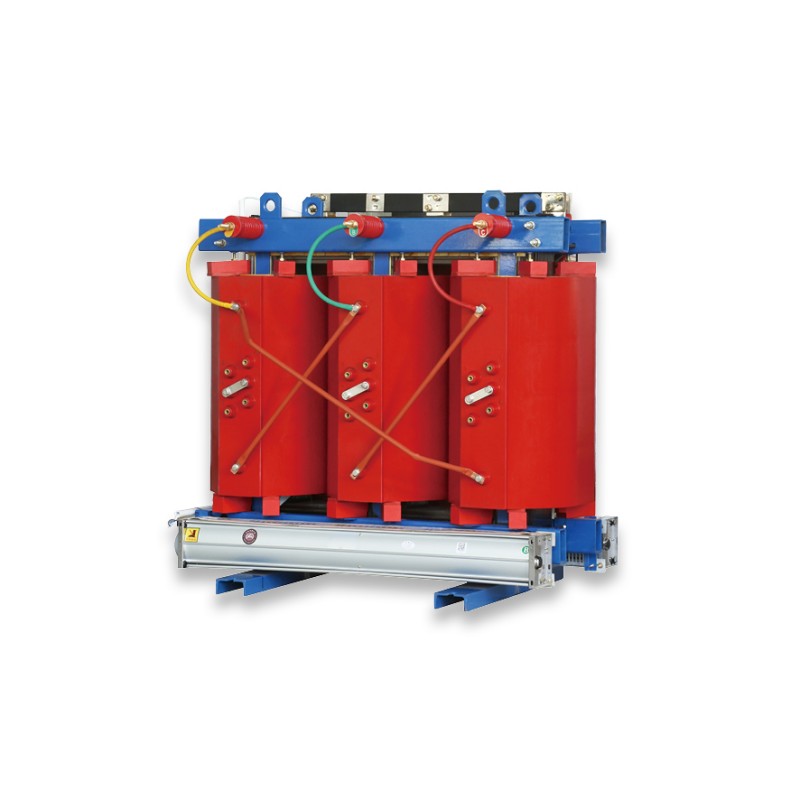

ジンハンド SCB14/18エポキシ樹脂キャスト乾式変圧器火に敏感な用途に最適なソリューションです。真空注型エポキシ樹脂カプセル化により、優れた保護と性能が提供されます。
| 定格容量(kVA) | 無負荷損失(W) | 負荷損失(W) | 無負荷電流(%) | 短絡インピーダンス(%) |
| 100 | 230 | 1415 | 1.5 | 4 |
| 315 | 510 | 3125 | 1.0 | 4 |
| 630 | 750 | 5364 | 0.85 | 6 |
| 1600 | 1415 | 10555 | 0.85 | 6 |
優れた防火安全性：F1クラスの耐火性を実現。難燃性で自己消火性のエポキシ樹脂は、安全性が最優先される人口密集地の建物 (病院、学校、ショッピングモール)、トンネル、鉱山に最適です。
高いエネルギー効率: SCB14 シリーズは中国エネルギー効率クラス 2 を満たしており、先進的な SCB18 シリーズはより高いクラス 1 規格を満たしており、損失が大幅に低くなり、変圧器の寿命全体にわたってエネルギーを最大限に節約できます。
環境とユーザーフレンドリー：オイルフリー、非毒性、有害なガスを排出しません。動作は非常に静かで (国家基準より 10 ～ 15 dB 低い)、騒音に敏感な環境に適しています。
低メンテナンスと高い信頼性: モノリシック鋳造コイル構造は湿気や埃の影響を受けず、短絡力に対する耐性が高く、基本的にメンテナンスが不要です。設計寿命は30年を超えます。
Smart-Ready: 温度監視デバイス (PT100 センサー)、制御ユニット、通信インターフェイス (RS485、Modbus) を簡単に統合し、ビル管理システム (BMS) または SCADA にシームレスに接続します。
真空圧力含浸 (VPI) および注型樹脂技術により、ボイドのない完全な絶縁が保証されます。
振動ダンパーと吸音パネルを一体化した低騒音設計。
モジュラーコンポーネントにより、オンサイトサービスが容易になり、将来のアップグレードが可能になります。
正しい選択をするには、プロジェクトの特定の条件とニーズを体系的に評価する必要があります。次の意思決定フレームワークに従います。
屋内ですか、それとも屋外ですか?これが乾式か油浸かの選択の主な要因です。
粉塵、湿気、化学物質、または爆発性雰囲気の存在。ジンハンドの密閉オイルタイプとエポキシキャスト乾式タイプはどちらも高弾性です。
地域の規制により、屋内の公共スペース、地下室、または危険物の近くでは乾式変圧器の使用が義務付けられる場合があります。
適切な将来の成長マージン (通常は 20 ～ 25%) を備えた接続負荷に基づいて決定します。
一次 (HV) 電圧と二次 (LV) 電圧、および電圧調整のためのタップ チェンジャー要件 (例: ±2x2.5% または ±5%)。
例: Dyn11、Yyn0。システムの位相関係と接地要件と一致する必要があります。
短絡電流および電圧レギュレーションに影響します。標準値は 4% または 6% です。特殊なアプリケーションでは異なる値が必要になる場合があります。
無負荷損失（固定費）と負荷損失（変動費）を評価します。より高い効率 (Jinhand の SCB18 クラス 1 など) は、特に常時負荷がかかる変圧器の場合、長期的に大幅な節約につながります。
オイルタイプはONAN（オイルナチュラル・エアナチュラル）、ドライタイプはAN・AF（エアナチュラル・エアフォース）。
都市部、病院、オフィスの施設には不可欠です。ジンハンドの乾式タイプは低騒音設計です。
割り当てられたスペースに適合し、床荷重要件を考慮する必要があります。
例: CE、エネルギー効率ラベル。
当初の購入価格以外にも目を向けましょう。設置コスト、20 年以上にわたるエネルギー損失、メンテナンス費用、廃棄費用を考慮してください。 Jinhand の高効率、低メンテナンスの設計は、多くの場合、最低の TCO を実現します。
Jinhand を選択するということは、単に変圧器を購入するだけではありません。信頼性の高い電力を得るためにパートナーシップを締結しています。
10 年以上にわたり、世界市場のニーズを深く理解し、電源変圧器の研究開発、設計、製造に注力してきました。
プレミアム材料（高級シリコン鋼、無酸素銅導体、最高級エポキシ樹脂）の調達から最終テスト（雷インパルス、短絡耐性、温度上昇テスト）まで、すべてのステップが ISO 認定プロセスの下で管理されています。
当社のエンジニアリング チームは、非標準の電圧、特殊なインピーダンス、変更された寸法、または独自のアクセサリ構成など、お客様の特定の電気図に基づいてカスタマイズされたソリューションを提供できます。
30カ国以上への輸出経験あり。当社は、さまざまな貿易条件 (EXW、FOB、CIF など) に基づいて専門的な輸出梱包、書類作成、発送を行い、安全かつタイムリーな配送を保証します。
詳細な設置ガイド、操作マニュアル、迅速な技術サポートを提供します。当社のグローバル サービス ネットワークは、Jinhand 変圧器の長期にわたるトラブルのない動作を保証することを目的としています。
電源変圧器の選択は、電気システムの安定性と経済性に対する長期的な戦略的投資です。アプリケーション環境、電気要件、総所有コストを慎重に評価することで、S22-M のような堅牢でコスト効率の高い油入変圧器か、SCB18 のような安全で効率的でインテリジェントな乾式変圧器が適切であるかを判断できます。
Jinhand は、中国の大手サプライヤーおよび工場として、世界クラスの技術を提供しています。当社の S22-M シリーズは、要求の厳しい屋外での作業に耐える堅牢でメンテナンスの少ないパフォーマンスを提供し、一方、当社の SCB14/18 シリーズは、重要な屋内アプリケーションにおける安全性、効率性、インテリジェンスの標準を設定します。ジンハンドは、確かなエンジニアリング、透明性の高い技術データ、顧客の成功への取り組みに裏付けられ、配電ネットワークに信頼性が高く効率的な心臓部を提供します。
