さまざまなタイプを理解することが選択の鍵となります。 Jinhand の幅広いラインナップは、すべての主要カテゴリをカバーしています。

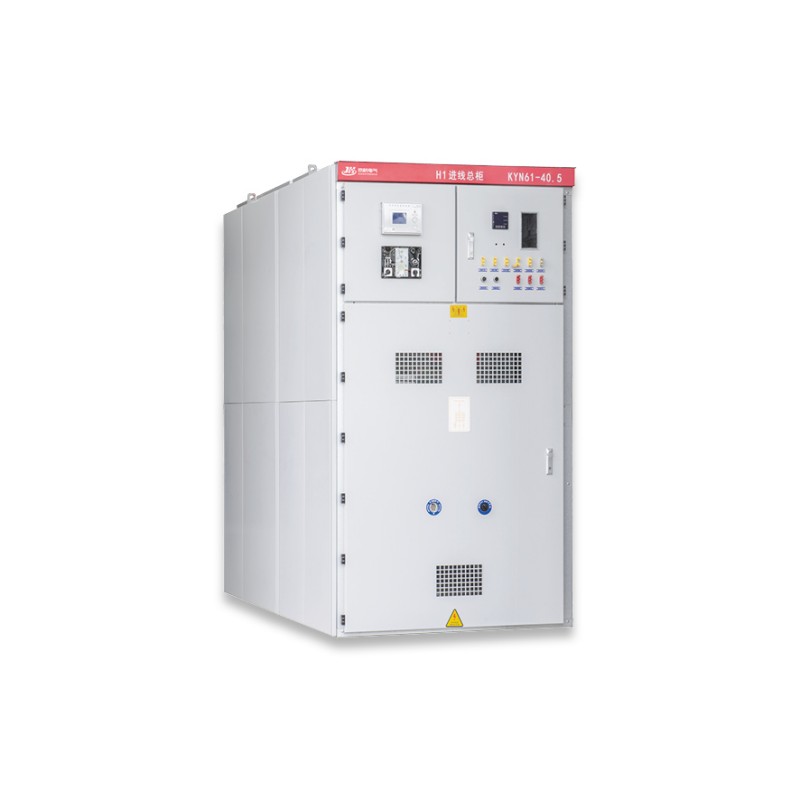

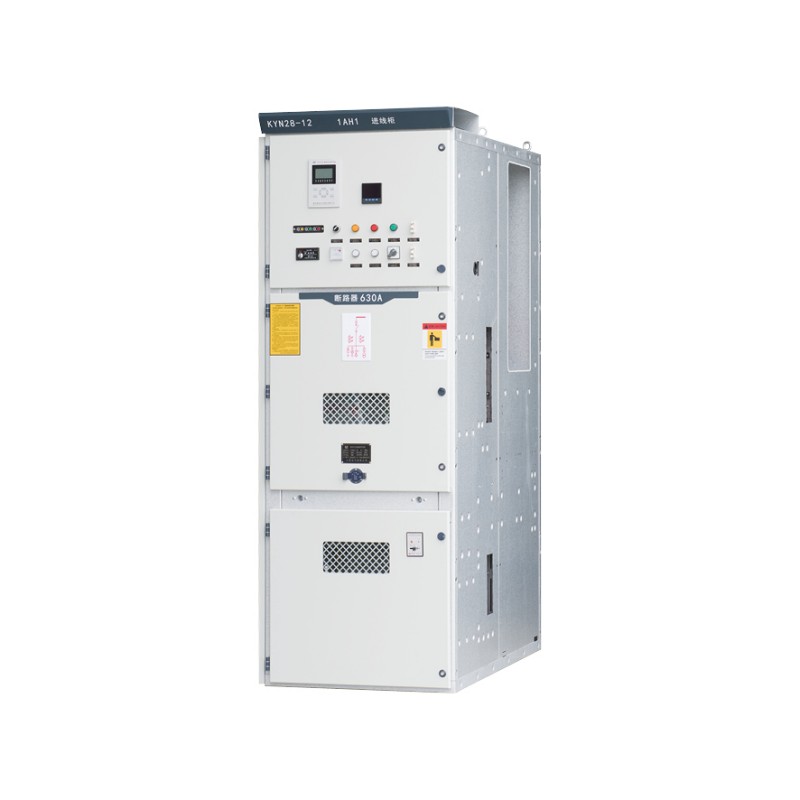

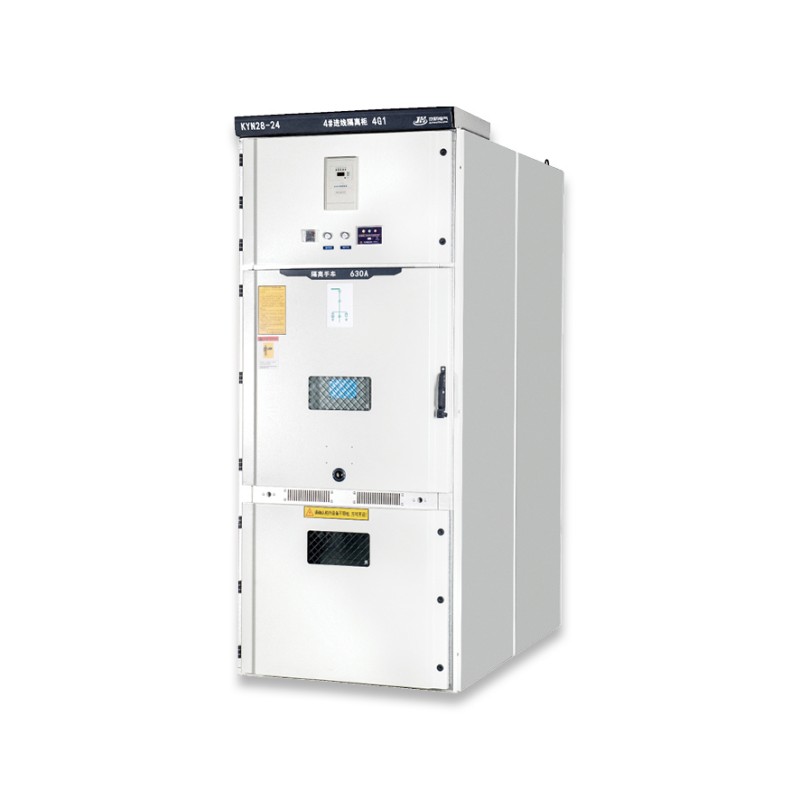

KYN61-40.5, KYN28-24, KYN28-12.
メンテナンスが容易な引き出し可能なサーキットブレーカートラック、安全性を確保するために完全に区画化された、堅牢な金属製エンクロージャ。
発電所の補助装置、産業プラント（鉄鋼、セメント、鉱山）の主要な変電所、大規模な商業ビルの取水口。
XGN-12。
エポキシ樹脂キャスト絶縁、完全密閉、環境の影響を受けず、設置面積がコンパクト。
都市部のケーブル配電ネットワーク、再生可能エネルギー農場 (太陽光/風力)、病院、データセンター、過酷な環境 (海岸、汚染)。

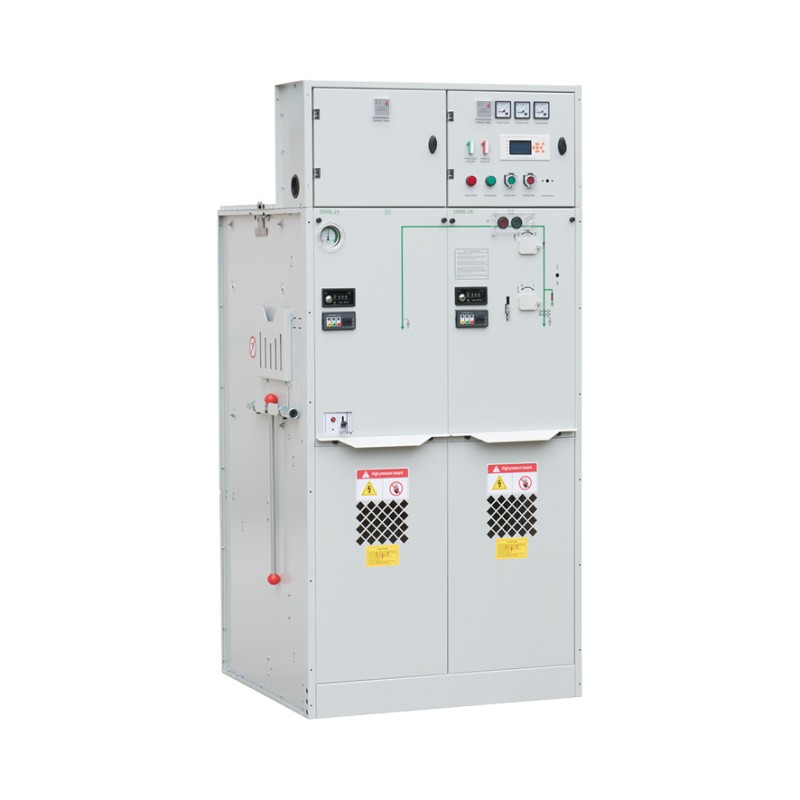

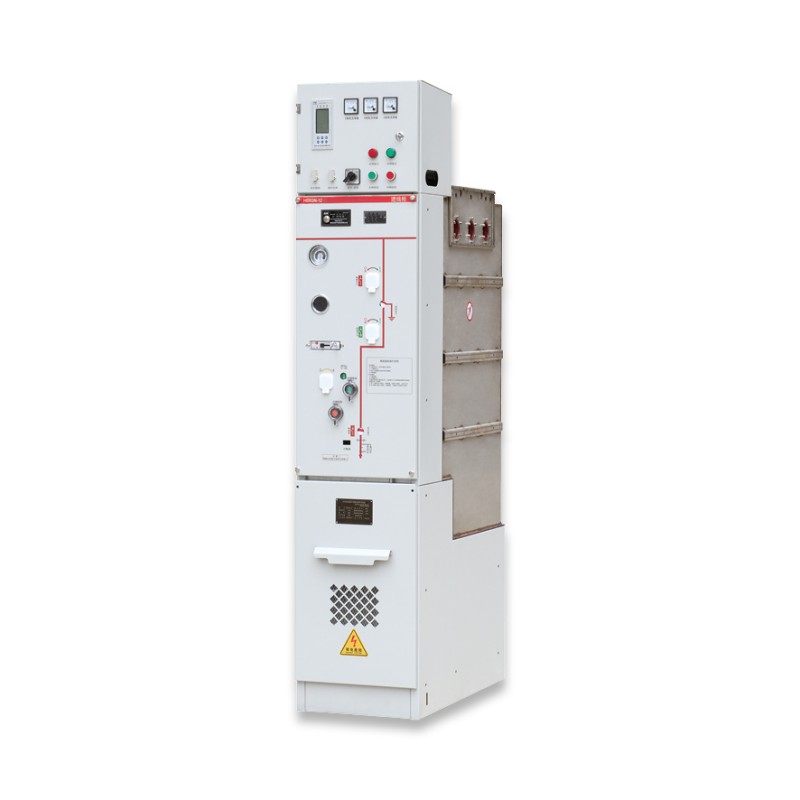

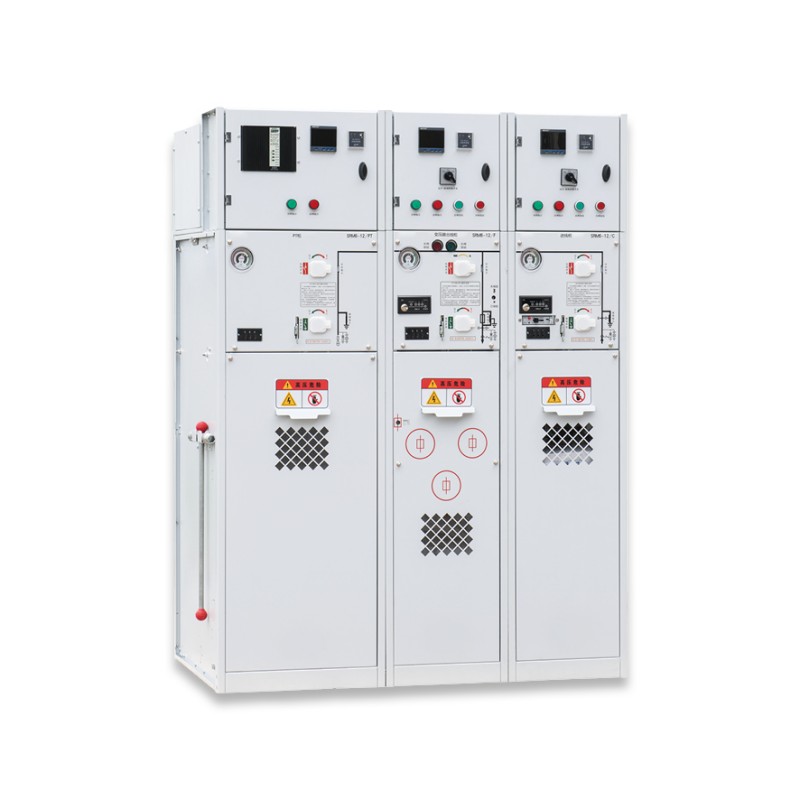

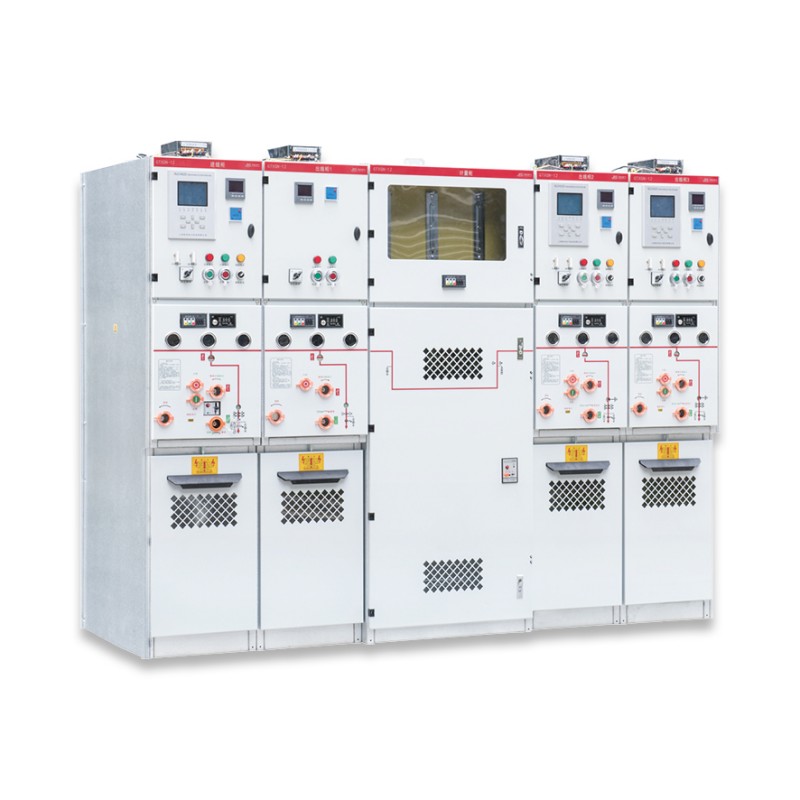

SRM6-12/24、HBXGN-12/24。
充電部は、SF6 または環境に優しいガスが充填された密閉加圧タンク内に密閉されています。非常にコンパクトでメンテナンス不要で、スペースが限られた場所やデリケートな場所に最適です。
地下変電所、屋内交換局、高層ビル、鉄道、空港、洪水や深刻な汚染が起こりやすい地域。

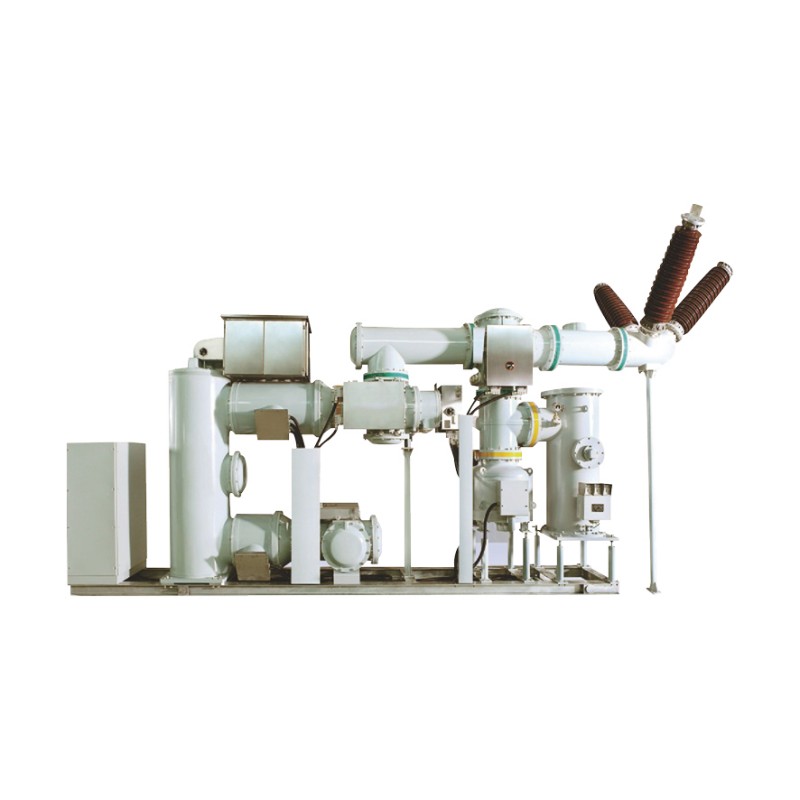

ZFW41-126。
モジュール式 3 ポジション スイッチ、非常にコンパクトなレイアウト (AIS と比較して最大 70% のスペースを節約)、インテリジェントなモニタリングと互換性があります。
都市部の 110kV 変電所、産業プラントの主受電、水力発電所または火力発電所。
高電圧開閉装置の選択には、技術的、環境的、経済的考慮が必要です。このガイドに従って、Jinhand の無料相談を活用してください。
システム電圧はいくらですか?
12kV、24kV、40.5kV
通常負荷電流とピーク負荷電流はどれくらいですか?
1250A、2000A、3150A
システムが生成できる最大短絡電流はどれくらいですか?
これにより、必要な短時間耐力 (Icw) と遮断容量 (Icu) が決まります。 Jinhand は、最大 40kA/4 秒、最大 40kA の範囲を提供します。
私たちは両方のソリューションを提供します。
GIS (SRM6) は狭いスペースに最適です。
場所は汚染されていたり、塩分、湿気、ほこりの多い場所ではありませんか?
固体 (XGN) またはガス (SRM6、HBXGN) 絶縁ギアは、優れた耐性を提供します。
標準設計は ≤1500m 用です。高高度向けに、ジンハンドは特別に適合した設計を提供します。
これは、誤操作を防ぐための絶対的な安全機能です。すべての Jinhand スイッチギアには、堅牢な機械的インターロックまたは機械と電気のインターロックが含まれています。
どのレベルの保護 (過電流、地絡) と制御 (ローカル/リモート) が必要ですか?
標準的なリレーまたは高度なマイクロプロセッサベースのユニットを統合します。
AIS (KYN) は初期コストが低いかもしれませんが、GIS (SRM6) は 30 年以上の耐用年数にわたってスペース (不動産)、設置、メンテナンスを大幅に節約できます。
オンライン監視 (温度、部分放電) を備えた開閉装置に投資すると、コストのかかる停止を防ぐことができます。
品質に対する当社の取り組みはハードデータに反映されています。以下は、当社の製品認定およびテストレポートからの仕様の抜粋です。
技術パラメータの比較表:
| 機能/モデル | KYN28-12(AIS) | XGN-12(ソリッド) | SRM6-12(GIS) | ユニット |
| 定格電圧 | 12 | 12 | 12 | kV |
| 定格電流(最大) | 3150 | 1250 | 630/1250 | A |
| 短時間耐電流(4s) | 40 | 25/31.5 | 20/25 | kA |
| 短絡遮断電流 | 40 | 25/31.5 | 20/25 | kA |
| 電源周波数耐電圧 | 42/48 | 42/48 | 42/48 | kV |
| 雷インパルス電圧 | 75/85 | 75/85 | 75/85 | kV |
| 断熱材 | 空気 | エポキシ樹脂 | SF6/ドライエア | - |
| 保護等級(筐体) | IP4X | IP3X | P67(タンク) | - |
| 設計寿命 | 20年以上 | 30年以上 | 30年以上 | 年 |
| メンテナンスサイクル | 5～8年 | 最小限 | 生涯封印 |
|
| フットプリント(相対) | 100% | ~80% | ~30-50% | % |
注: モジュールのタイプによって異なります。
10,000 回の機械的動作を保証する真空サーキットブレーカー。
すべての設計は、IEC/GB 規格に基づく厳格な電源周波数および雷インパルス テストに合格しています。
GIS 製品の年間漏水率は 0.5% 未満で、最大 0.4g の水平加速度までの耐震性がテストされています。
当社の製品は世界中でテストされています。パートナーからの一方的なフィードバックは次のとおりです。
「長年の協力関係を経て、ジンハンド社の高圧開閉装置には重大な品質問題は一度もありません。アフターセールスの対応も迅速で、迅速な技術サポートやスペアパーツの提供も行っています。当社にとって長期にわたる信頼できるサプライヤーです。」
「Jinhand Electrical との協力は私たちの期待を上回りました。彼らは一貫して契約を遵守し、プロジェクトのスムーズな進行を保証し、私たちに大きな安心を与えてくれます。」
私たちは単なる製品ではなく、完全なパートナーシップを提供します。
お客様のニーズを分析し、概略図、レイアウト計画、部品表を提供します。
出荷前に当社の施設で包括的なテストを実施します。完全なテストレポートを提供します。
寸法、バスバー定格、特殊コーティングの変更、または特定のブランドのコンポーネントの統合。
運用およびメンテナンス担当者向けのオンサイトまたは工場トレーニング。
当社は海上/航空貨物を管理し、標準の 18 か月保証と生涯にわたる技術サポートを提供します。
A: もちろんです。当社のスイッチギヤは、インテリジェントなマイクロプロセッサ保護リレー、通信ゲートウェイを装備し、IEC 61850、Modbus、DNP3.0 などのプロトコルをサポートしてシームレスに統合できます。
A: 当社の製品は GB、IEC、ANSI/IEEE 規格に準拠して製造されています。当社は CE 認定を取得しており、国立高電圧装置試験センターなどの認定試験所からの完全な型式試験レポートを提供できます。
A: 中国の主要工場として、当社は大きな生産能力を持っています。標準構成のリードタイムは 3 ～ 6 週間ですが、完全にカスタマイズされたソリューションには 8 ～ 12 週間かかる場合があります。
A: 品質は当社のプロセスに組み込まれています。当社では、精密製造、自動粉体塗装ライン、およびすべてのユニットの 100% 日常テストに CNC マシンを使用しています。真空遮断器などの主要コンポーネントは、世界または国内の信頼できるサプライヤーから調達されています。
A: はい。当社は重要なスペアパーツの戦略的在庫を維持し、生涯サポートを提供します。当社の技術チームは、リモートまたはオンサイトでサポートを提供します。
Jinhand を選択するということは、プロジェクトの成功に尽力するパートナーを選択することを意味します。当社はエンジニアリングの卓越性、実証済みの高電圧開閉装置技術、比類のない顧客サービスを組み合わせて、安全かつ効率的に電力を供給するソリューションを提供します。見積りや技術的なディスカッションについては、今すぐ Jinhand Electric Co., Ltd. にお問い合わせください。
