ジンハンドは、同じアプリケーションが 2 つと存在しないことを理解して、包括的な低電圧開閉装置タイプを提供しています。各製品ラインは、特定の運用環境とパフォーマンス要件に合わせて設計されています。
高可用性、容易なメンテナンス、モジュール式の拡張を必要とするプラントおよび施設。

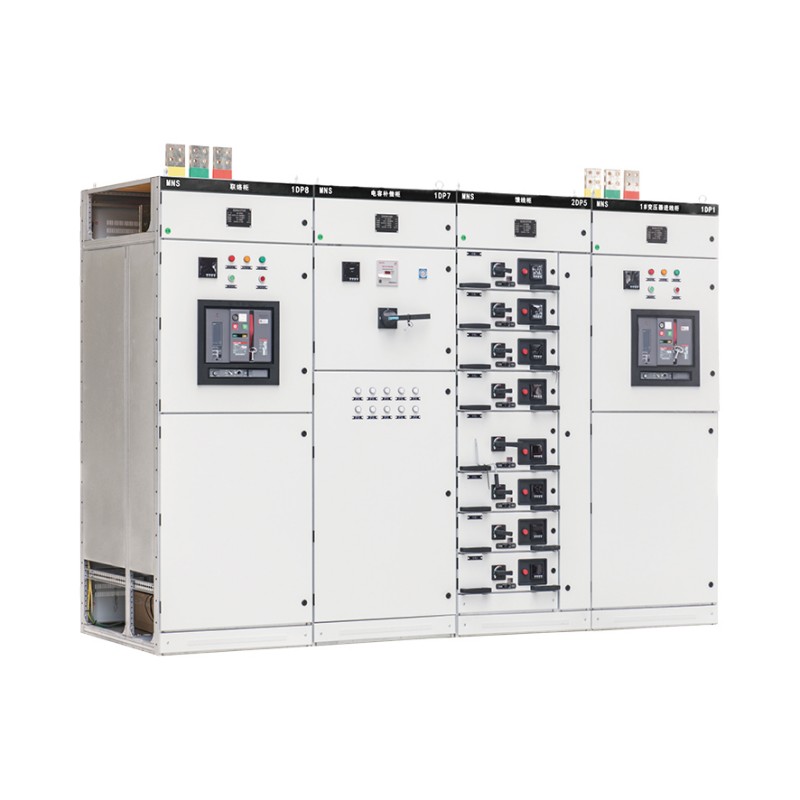

ジンハンドMNS低電圧引込式密閉開閉装置はモジュール式の卓越性の代表的な例です。最大 660V のシステム向けに設計されており、発電所、石油化学産業、大規模な建物にわたる多用途性で知られています。
定格動作電圧:380V、660V
主母線定格耐電流：100kA/1s（ピーク：220kA）
モジュラー設計:工場で組み立てられた標準モジュール (FBA) により、品質の一貫性が保証され、オンサイトでの設置時間が最大 30% 短縮されます。
インテリジェント オプション: 電流、電圧、電力、エネルギーをリアルタイムで追跡するためのスマート モニタリング モジュールをサポートし、データ駆動型のエネルギー管理を促進します。
高い互換性:標準化された引き出し式ソケットは、Schneider、ABB、Siemens などの主要なブレーカー ブランドをサポートします。
コストの最適化が重要であり、頻繁なコンポーネント交換が必要ない標準的な配電アプリケーション。
固定開閉装置には、アセンブリに恒久的に配線されるコンポーネントが備わっています。構成が比較的静的であるメイン配電盤、サブ配電盤、およびモーター制御センターに堅牢で経済的なソリューションを提供します。

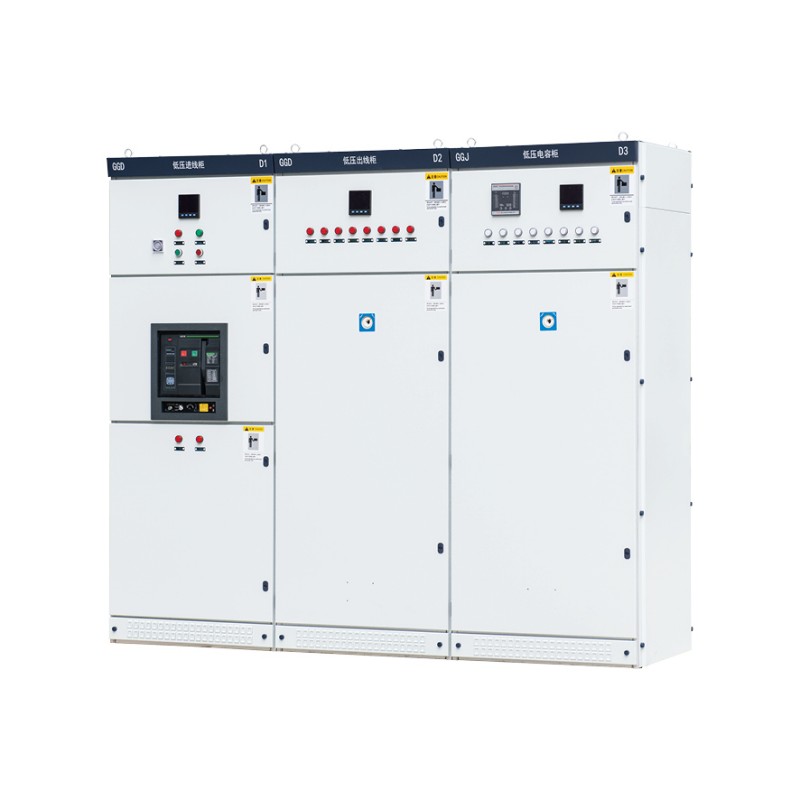

ジンハンド GGD交流低圧配電開閉装置は、最大電流 3150A の 50Hz/380V システム向けに設計された主力製品です。革新的な分離構造と高い遮断能力により、安全で信頼性の高い選択肢となります。
優れた放熱性：科学的に設計された換気により、大電流動作時の安全な温度上昇を保証します。
高い遮断容量：最大50kAの短絡遮断電流により、優れた保護を保証します。
ユーザーフレンドリーなインターフェイス: 大きな表示ウィンドウと論理的に配置されたコンポーネントにより、操作と監視が簡素化されます。
カスタマイズ可能: キャビネットの寸法と回路レイアウトは、単線図に基づいてカスタマイズできます。
非線形負荷 (VFD、整流器) を備えた産業施設で力率を改善し、損失を削減し、高調波をフィルタリングします。
現代の産業は、電源を歪める機器に大きく依存しており、力率の低下や高調波汚染につながります。これにより、ユーティリティのペナルティ、機器の過熱、システム容量の低下が発生します。

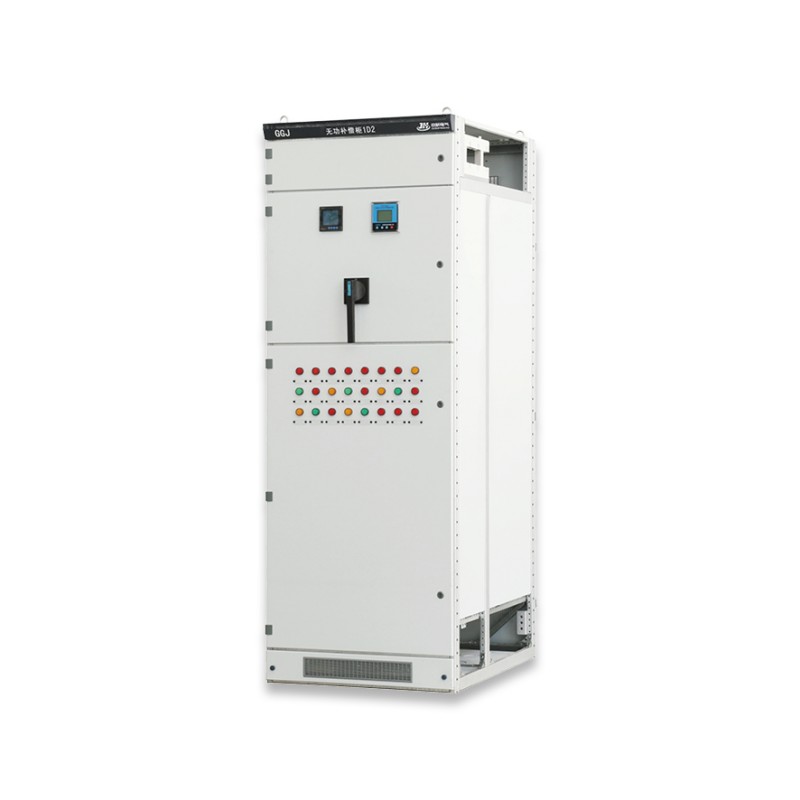

ジンハンド GGJ低圧インテリジェント無効電力補償開閉装置が賢い解決策です。適応制御アルゴリズムを使用してコンデンサバンクを動的に切り替え、正確な無効電力補償と高調波フィルタリングを提供します。
適応制御:ファジーロジック/ニューラルネットワークを使用して負荷変動をリアルタイムで分析し、最適な補償を実現します。
高調波軽減: 3 次、5 次、7 次などの高調波の純粋な補償、フィルタリング、ハイブリッド モードをサポートします。
高度なスイッチング: 突入電流のないコンデンサのスイッチングにサイリスタまたはハイブリッド スイッチを採用し、コンポーネントの寿命を延ばします。
統合モニタリング: 内蔵タッチスクリーンには、力率、電圧、電流、全高調波歪み (THD) が表示されます。エネルギー管理システムへの統合のために Modbus および IEC 61850 をサポートします。
最終回路配電、照明制御、屋外ポール取り付け、住宅/商業ビルの配電。
これらのエンクロージャには、小規模な配電および保護デバイスが収容されます。これらは、使用時に回路を整理して保護するために不可欠です。

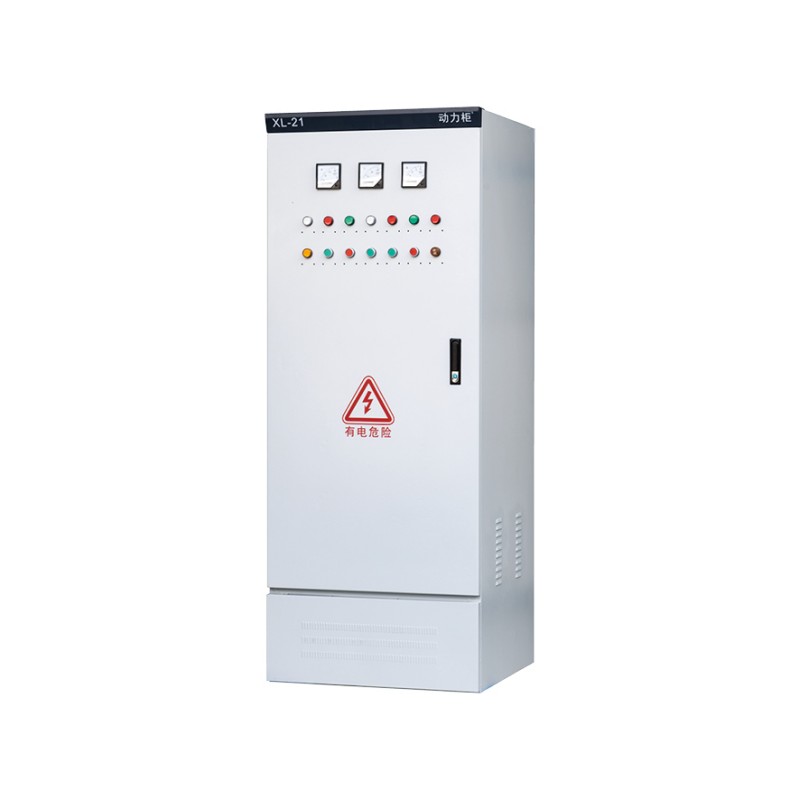

XL-21 電源ボックス: 500V 未満の屋内工業用電源/照明配電用の完全密閉型スチール製ボックス。フロントアクセス操作、モジュール式コンポーネント、透明な観察窓が特徴です。

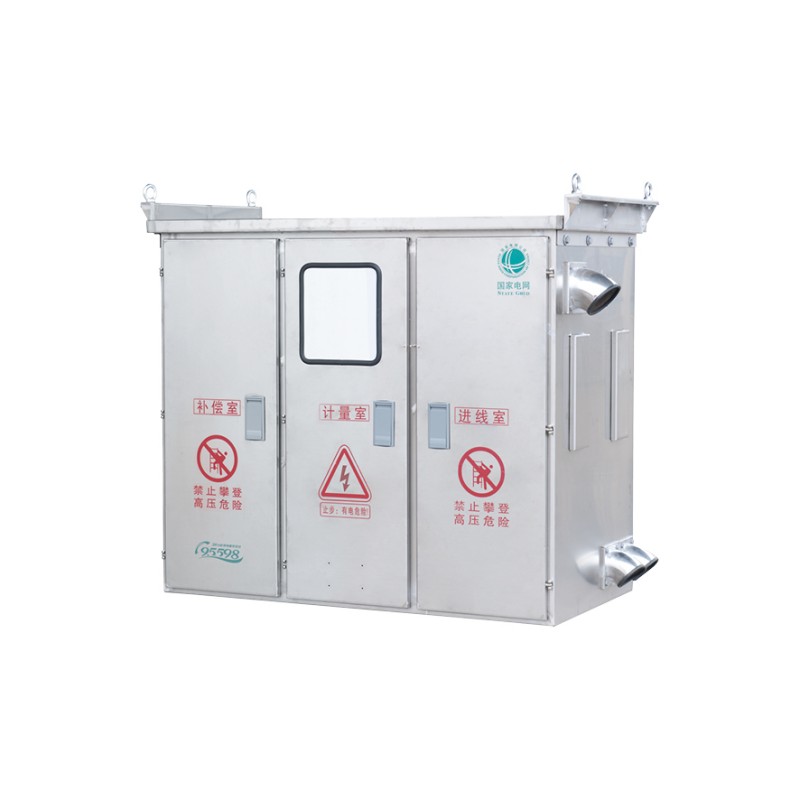

JP屋外用総合配電箱: 計測、発信回線、および無効補償を統合した IP44 定格の多機能ボックス。都市/地方の送電網アップグレードにおける柱上変圧器設置に最適です。

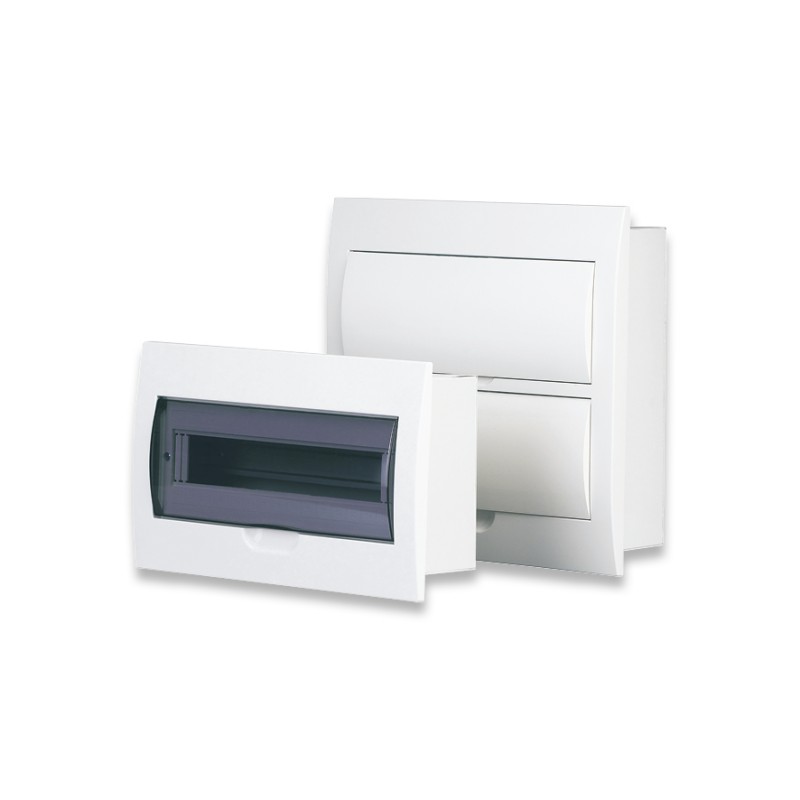

PZ30 照明配電ボックス: 建物内の最終回路配電用のモジュール式のコンパクトなボックスです。回路ブレーカーと RCBO (4 ～ 45 回路) の柔軟な組み合わせをサポートし、IP3X 保護定格と安全性を確保する絶縁櫛形バスバーを備えています。
適切な低電圧開閉装置を選択するには、特定のニーズを徹底的に評価する必要があります。意思決定の枠組みは次のとおりです。
(1) 産業: 大型産業 (冶金、鉱業)、軽商業産業 (オフィスビル)。
(2) 場所: 屋内 (清潔/汚れた環境) と屋外 (IP54 などの高い IP 定格が必要)。
(1) システム電圧と周波数: (例: 400V/50Hz、480V/60Hz)。
(2) 通常の最大電流: バスバー定格 (例: 1600A、4000A) を決定します。
(3) 予想故障電流: 設置点における最大短絡電流。これは、適切な短絡耐力 (Icw) と遮断容量 (Icu) を備えた開閉装置を選択するために重要です。 Jinhand の機器は、最大 100kA の耐圧と 50kA の遮断定格を備えています。
(4) モーター制御のニーズ: モーターの数とサイズ、始動方法 (DOL、スターデルタ、VFD)。
(1) メンテナンスの考え方: ライブメンテナンス機能は必要ですか? (引き出し可能なものを選択してください)。
(2) 自動化と監視: リモート制御、データ収集、または SCADA/BMS との統合が必要ですか? Jinhand gear は、PLC、スマート メーター、Modbus、Profibus、IEC 61850 などのプロトコルをサポートしています。
(3) 将来の拡張: システムは拡張する必要がありますか?モジュラー設計 (MNS、GCS、GCK) が理想的です。
機器が関連する国際規格 (IEC 61439) および現地の規格に準拠していることを確認してください。すべての Jinhand 低電圧スイッチギアは GB 7251.1 および IEC 規格に準拠しており、世界的に受け入れられる強固な基盤を形成しています。
中国のトップクラスのメーカーおよびサプライヤーとして、ジンハンドは製品だけではなく、以下のような点でも差別化を図っています。
電気機器の研究開発、設計、製造における豊富な経験。
原材料の調達から最終テストに至るまで、ISO 9001 認定プロセス。すべての製品は、厳格な電源周波耐電圧試験（主回路2500V/1minなど）と経年劣化試験を実施しています。
当社のエンジニアリング チームは、販売前のコンサルティングを提供し、電気図を解釈し、寸法、レイアウト、特殊機能の非標準的なカスタマイズを提供します。
効率的な物流と 30 か国以上への配送経験により、プロジェクトが予定通りに進むことが保証されます。標準構成のリードタイムは競争力があります (15 ～ 30 営業日)。
当社は、低電圧開閉装置の長期にわたる安定した動作を保証するために、設置ガイダンス、技術文書、迅速なサポートを提供します。
適切な低電圧開閉装置を選択することは、電気インフラの安全性、効率性、信頼性に対する重要な投資です。アプリケーションのニーズ、主要な電気パラメータ、さまざまな開閉装置タイプの明確な利点を理解することで、情報に基づいた決定を下すことができます。
Jinhand は、中国の信頼できる工場およびサプライヤーとして、MNS や GCS のようなインテリジェントな引き出し可能なシステムから、GGD のような堅牢な固定ボードや GGJ のような特殊な補償ユニットに至るまで、完全で高品質のポートフォリオを提供しています。ジンハンドは、確かな技術データ、認定された品質、顧客の成功への取り組みに裏付けられ、配電システムにふさわしい信頼性の高い基盤を提供します。
